Hej där! Som leverantör av värmeväxlare har jag sett min beskärda del av värmeväxlarproblem. Att felsöka dessa problem kan vara en riktig huvudvärk, men med rätt tillvägagångssätt kan du få igång din värmeväxlare smidigt igen. I det här blogginlägget kommer jag att dela med mig av några tips och tricks för hur man felsöker en värmeväxlare effektivt.
Förstå grunderna för värmeväxlare
Innan vi dyker in i felsökning, låt oss snabbt gå igenom grunderna för värmeväxlare. En värmeväxlare är en enhet som överför värme från en vätska till en annan. Det finns flera typer av värmeväxlare, inklusive skal- och rör-, platt- och flänsrörsvärmeväxlare. Varje typ har sin egen unika design och funktionsegenskaper.

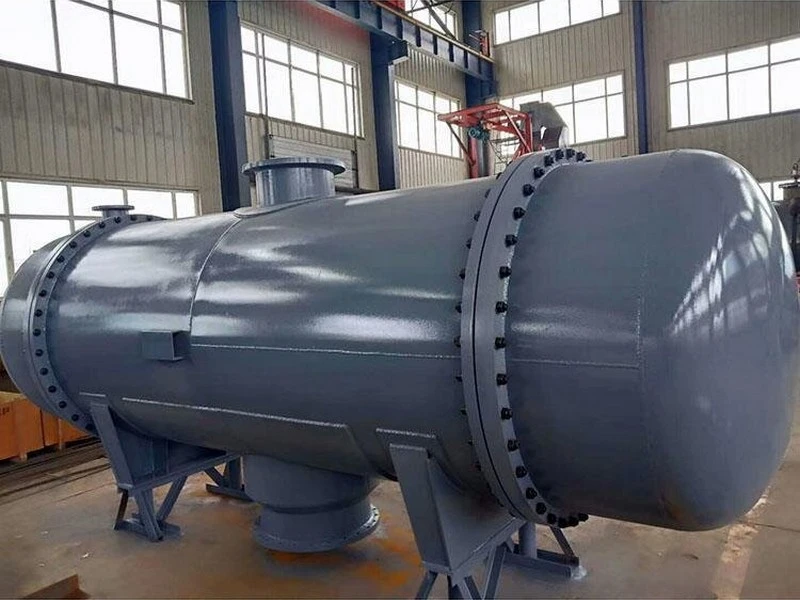

Skal- och rörvärmeväxlare är en av de vanligaste typerna. De består av ett skal (ett stort cylindriskt kärl) och ett knippe rör. En vätska strömmar genom rören, medan den andra strömmar runt rören i skalet. Denna design möjliggör effektiv värmeöverföring mellan de två vätskorna. Du kan kolla in vårVärmeväxlare i rostfritt stålför mer information om denna typ.
Vanliga problem med värmeväxlare
Låt oss nu prata om några av de vanliga problemen du kan stöta på med en värmeväxlare:
1. Nedsmutsning
Nedsmutsning är ett av de vanligaste problemen i värmeväxlare. Det uppstår när avlagringar byggs upp på värmeöverföringsytorna. Dessa avlagringar kan vara allt från smuts, avlagringar eller korrosionsprodukter. Nedsmutsning minskar värmeväxlarens effektivitet eftersom den fungerar som en isolator och förhindrar att värme överförs effektivt mellan de två vätskorna.
2. Läckor
Läckor kan uppstå i rören, tubplåtarna eller packningarna på en värmeväxlare. Ett läckage kan göra att de två vätskorna blandas, vilket kan leda till förlust av effektivitet och potentiellt skada utrustningen. Läckor kan orsakas av korrosion, mekanisk skada eller felaktig installation.
3. Dålig värmeöverföring
Om värmeväxlaren inte överför värme så effektivt som den borde kan det bero på en mängd olika faktorer. Detta kan inkludera nedsmutsning, felaktiga flödeshastigheter eller problem med värmeöverföringsvätskan.
4. Vibration
Överdriven vibration kan orsaka skador på värmeväxlarens komponenter. Det kan orsakas av ojämnt flöde, felaktigt stöd eller resonans i systemet.
Felsökningssteg
Steg 1: Kontrollera driftsvillkoren
Det första steget i felsökning av en värmeväxlare är att kontrollera driftsförhållandena. Se till att de två vätskornas flödeshastigheter, temperaturer och tryck ligger inom designspecifikationerna. Om driftsförhållandena ligger utanför det normala intervallet kan det vara orsaken till problemet.
Till exempel, om flödeshastigheten för en av vätskorna är för låg kan det leda till dålig värmeöverföring. Å andra sidan, om trycket är för högt kan det orsaka läckor eller skada på värmeväxlaren.
Steg 2: Inspektera för nedsmutsning
Som nämnts tidigare är nedsmutsning ett vanligt problem i värmeväxlare. För att kontrollera om det finns nedsmutsning kan du titta på värmeöverföringsytorna. Om du ser en ansamling av insättningar är det troligt att nedsmutsning sker. Du kan också mäta tryckfallet över värmeväxlaren. Ett ökat tryckfall kan vara ett tecken på nedsmutsning.
Om nedsmutsning upptäcks kan du rengöra värmeväxlaren med kemiska rengöringsmetoder eller mekaniska rengöringsmetoder. Kemisk rengöring innebär att man använder kemikalier för att lösa upp avlagringarna, medan mekanisk rengöring innebär att man använder borstar eller högtrycksvatten för att ta bort avlagringarna.
Steg 3: Leta efter läckor
För att kontrollera om det finns läckor kan du utföra en visuell inspektion av värmeväxlaren. Leta efter tecken på vätskeläckage, såsom våta fläckar eller dropp. Du kan också använda ett trycktest för att kontrollera läckor. Detta innebär att trycksätta värmeväxlaren och leta efter eventuella tryckfall, vilket kan tyda på en läcka.
Om en läcka upptäcks måste du bestämma platsen för läckan och reparera den. Det kan handla om att byta ut en packning, lappa ett rör eller byta ut en skadad tubplåt.
Steg 4: Utvärdera värmeöverföringsprestanda
För att utvärdera värmeöverföringsprestanda för värmeväxlaren kan du mäta inlopps- och utloppstemperaturerna för de två vätskorna. Beräkna värmeöverföringshastigheten med formeln:
$Q = m \times C_p \times \Delta T$
där $Q$ är värmeöverföringshastigheten, $m$ är massflödeshastigheten, $C_p$ är den specifika värmekapaciteten och $\Delta T$ är temperaturskillnaden.
Om värmeöverföringshastigheten är lägre än förväntat kan det bero på nedsmutsning, felaktiga flödeshastigheter eller problem med värmeöverföringsvätskan.
Steg 5: Kontrollera om det finns vibrationer
För att kontrollera om det finns vibrationer kan du använda en vibrationsmätare för att mäta vibrationsnivåerna i värmeväxlaren. Överdriven vibration kan orsaka skador på komponenterna, så det är viktigt att åtgärda problemet om det upptäcks.
Vibrationer kan orsakas av ojämnt flöde, felaktigt stöd eller resonans i systemet. För att minska vibrationerna kan du justera flödeshastigheterna, förbättra stödet för värmeväxlaren eller lägga till dämpare till systemet.
Ytterligare överväganden
Luftkylare
Om du använder en luftkylare värmeväxlare kan spjälorna spela en viktig roll för dess prestanda. Vi erbjuderLuftkylare i kolstålochMotoriserade luftkylaresom kan hjälpa till att reglera luftflödet och förbättra värmeväxlarens effektivitet.
Se till att kontrollera gallerna regelbundet för eventuella skador eller blockeringar. Om spjälorna inte fungerar korrekt kan det påverka luftflödet och luftkylarens värmeöverföringsprestanda.
Underhållsschema
Regelbundet underhåll är nyckeln till att hålla din värmeväxlare i gott skick. Utveckla ett underhållsschema som inkluderar uppgifter som rengöring, inspektion och byte av slitna komponenter.
Genom att följa ett regelbundet underhållsschema kan du förhindra att många vanliga problem uppstår och förlänga livslängden på din värmeväxlare.
Slutsats
Att felsöka en värmeväxlare kan vara en komplex process, men genom att följa dessa steg och hålla ett öga på driftsförhållandena kan du identifiera och lösa de flesta problem. Om du fortfarande har problem med din värmeväxlare, tveka inte att kontakta oss. Vi är här för att hjälpa dig att få ut det mesta av din värmeväxlare.
Om du är ute efter en ny värmeväxlare eller behöver reservdelar tar vi gärna en pratstund med dig. Kontakta oss för att diskutera dina krav och låt oss hitta den bästa lösningen för dina behov.
Referenser
- Värmeväxlardesignhandbok, olika författare
- ASME Boiler and Pressure Vessel Code, American Society of Mechanical Engineers
